Tervetuloa mukaan foorumille!
Koetin tehdä laskelman ja
liitin siitä tulosteen omaan viestiisi.
Jos laskelman lähtötiedoissa on virheellisyyksiä, kerro niistä ja korjaan ne. Korjaaminen on helppoa.
Laskelmassa olevan lämpöpumpun antoteho 9,0 kW (= lämmitysteho),
pitää katsoa pumpun valmistajan tiedoista
B0 W50 tai B0 W55 olosuhteissa.
B0 W35 olosuhteissa ilmoitettu lämmitysteho on isompi ja se saavutetaan vain lattialämmityksellä eikä päde patterilämmityksellä.
Jos kohteessa on vain osaksikin patterilämmitys, on mitoitus tehtävä patterilämmityksen mukaisesti.
Tässä laskelman tulos tiivistettynä:Talo ”Hilu88” SUOMUSSALMI (Kainuu)
VUOTUINEN LÄMMITYSTARVE: PATTERILÄMMITYS - COP -laskennassa 46 °C - menovesi lämpötila max 54 °C
LÄMMITYSTARVE ILMAN LÄMMINTÄ KÄYTTÖVETTÄ - MUT = -36 °C
- Kellari 1957: Patterilämmitys, 5°C, 6 m2, 11 m3: 0,00 kW 0 kWh
- Keskikerros 1957: Patterilämmitys, 22°C, 65 m2, 163 m3: 5,62 kW 16 457 kWh
- Talon yläkerta 1957: Patterilämmitys, 22°C, 35 m2, 81 m3: 2,69 kW 7 907 kWh
RAKENNUKSEN LÄMPÖHÄVIÖT YHTEENSÄ 8,31 kW 24 363 kWh
• Kiinteistö, 106 m2, 254 m3 3,4 COP 8,07 kW 24 363 kWh

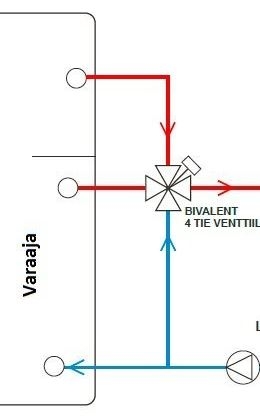

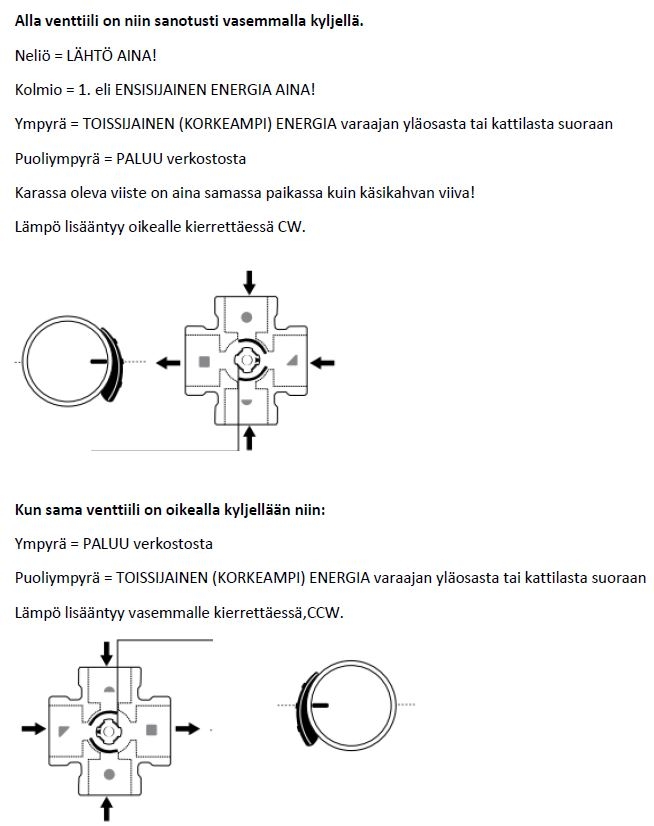

- Lämmin käyttövesi, varaajatilavuus 0,114 m3 / 50 °C 2,8 COP 0,90 kW 3 600 kWh
- Yhteensä 3,3 SCOP 9,0 kWh 27 963 kWh
- Vähennetään taloussähkön lämmitysvaikutus -1 048 kWh 0,34 kW 26 915 kWh
- Ei huomioitu mitään lisälämmitysmuotoja 0 kWh 0,00 kW 26 915 kWh
- Maalämmöllä tuotetaan 9,00 kW 26 915 kWh
- Sähkövastuksella tuotettavaksi jää 0 kWh
Yhteensä ( epävirallinen E luku = 220 Luokka = F ) 26 915 kWh
•
Tarvittava lämmityslaitteen lämmitysteho 9,0 kW
- Valitun lämmityslaitteen lämmitysteho, ( Optimiteho ) 9,0 kW- Valitun lämpöpumpun teho riittää saakka -36 °C
- Maasta kerätään ( 3,3 COP) 6,4 kW 18 863 kWh
- Sähkölaitokselta tulee pumpun käyttösähköä 8 052 kWh
- Ostosähköä yhteensä (pumpun käyttösähkö + vastuslämmitystä 0 kWh) 8 052 kWh
- Ei ole ilmanvaihdon jälkilämmitystä sähköllä! 0 kWh
•
Tarvitaan 239 aktiivimetrin lämpökaivo. Keruun virtaus oltava vähintään 0,47 l/s (= 28,2 l/minuutissa).
- Kaivossa aktiivisyvyyttä 235 m + kaivon yläosassa vedetöntä osuutta 4 m. Poraussyvyys 239 m- Kaivoon tarvittavan keräimen pituus 2 x 239 metriä. Putkea kaivossa yhteensä 478 m
- Liitäntä pumpulta kaivolle. Välimatka = 10 m. (Painehäviö 3,5 kPa) 2 kpl PE40x3.7 20 m
Kaivon aktiivisyvyydellä tarkoitetaan sitä kaivon syvyyttä, jossa keruuputkisto on aina veden ympäröimänä.
• Alla keruupiirin painehäviö sileäseinämäisille keräinputkille virtauksella 0,47 l/s = 28,2 l/min = 1692 l/h:
- Kaivo, painehäviö 0,47 l/sek virtauksella ja PE40*2.4 putkilla, ΔT = 3,3 K. Liitäntäputkitus mukana. 61 kPa = Ei toimi
- Kaivo, painehäviö 0,47 l/sek virtauksella ja PE45*2.6 putkilla, ΔT = 3,3 K. Liitäntäputkitus mukana. 35 kPa = 0,35 bar
Tai.:
- Vaakakeruupiiri, kostea savi, 563 metriä = 2 x 300 m PE40x3.7 SINIRAITA. Upotussyvyys vähintään 1,4 m 20 kPa = 0,2 bar
...
Jos haluat, lähetän koko laskelman sinulle tavalliseen sähköpostiisi. Silloin voisit itse korjata virheelliset lähtötiedot.
Laskentaohjelman avaamiseen tarvitaan koneellesi ladattu ilmainen
LibreOffice -toimisto-ohjelma.
Laskentapohja on myöskin ladattavissa
täältä.Tämäkin mitoituslaskelma on vain suuntaa antava; ei ole mikään takuumitoitus.Luotettavimman suunnittelun ja mitoituksen saat paikalliselta alan ammattisuunnittelijalta.
