Kirjoittaja Aihe: ECS-40 shunttiventtiilin kova käyntiääni (Luettu 11093 kertaa)

pevi · « : 02.01.15 - klo:14:50 »

Lämmitysjärjestelmäääni on liitetty NIBE ECS-40, jossa on ESBE:n shunttiventtiili.
Järjestelmän käyttöönotosta asti minua on kiusannut shunttiventtiilin ajoittainen kova käyntiääni, joka kuulostaa lähinnä rasvaamattomien hammasrattaiden surinalta. Hiljaiseen aikaan ääni on kuultavissa kahden kevytrakenteisen seinän lävitse häiritsevän lujaa.

Onko siis kyseessä laitteen ominaisuus vaiko asennusvirhe tahi viallinen yksikkö?

tomppeli · « **Vastaus #1 :** 02.01.15 - klo:15:47 »

ECS-40 voi olla tämän näköinen:

Voimakas käyntiääni on huolestuttava. Jotakin on hullusti.
Varmasti kannattaisi ottaa moottoriosa irti venttiilistä ja katsoa toimiiko jompi kumpi raskaasti.
Raskasliikkeisyys voi olla syynä äänekkääseen toimintaan.

ESC -moottoriosa ovoi olla BELIMO HR24-3:

Myöskin tuo moottoriosa on avattavissa:

Tämän kuvassa näkyvän punaisen kiekon alla on hammaspyörästö ja mustan jännitevalitsijakiekon alla on moottori.
Moottorin avaaminen edellyttää kyllä mielestäni jonkin verran teknistä taitavuutta.
Jos kyseessä on takuun alainen laite, ei ole järkevää kajota laitteeseen.

pevi · « **Vastaus #2 :** 02.01.15 - klo:17:52 »

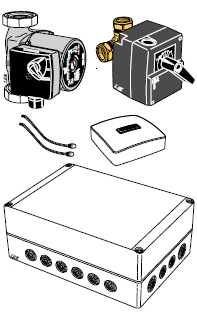

Kyseessa on tämän näköinen shunttimoottori (vasen ylhäällä )

tomppeli · « **Vastaus #3 :** 02.01.15 - klo:19:00 »

Tämä on ESBEn venttiili.

ESBE -luettelo

NIBE ECS-40

jusv · « **Vastaus #4 :** 02.01.15 - klo:20:15 »

Samanlaista ääntä se mulla pitää. Minusta siinä ei ole mittään ihmeellistä, ääni tullee hammasrattaista ja moottorista yhteensä, ei jommasta kummasta yksinään.. Tosin mulla se ääntää aina samalla lailla, ei ajoittain...tosin jos sen pitäs olla ihan hiljainen niin kertokaa ihmeessä....

fraatti · « **Vastaus #5 :** 02.01.15 - klo:21:42 »

Eikös siihen voi tehdä kunnon spede ratkaisua? Etsii sopivan pienen muovisen lootan ja vuoraa pahvilaation vaikka biltsusta löytyvällä ääneneritys matskulla. Ja sitten loota kiinni niin että venttiili jää sisälle..

pevi · « **Vastaus #6 :** 02.01.15 - klo:23:40 »

jusv on samoilla linjoilla. Siis ääntä pitää aina kun ajoittain venttiili säätyy. Eli taitaa olla ominaisuus eikä vika. Itse laitoin shuntin päälle helposti irtoavaa maalausteippiä jonka päälle sitten muotoilin äänieristysbitumista kuoren. Tietenkin shuntin nuppi on tällöin irrotettava ettei se jää teipistä kanittamaan. Tällä toimenpiteellä shuntin kanssa pystyy elämään.
Tietenkin hiljaisempi vaihtoehtovinkki olisi paikallaan.

Jamppe · « **Vastaus #7 :** 08.01.15 - klo:10:12 »

Minua taas ei tuo surina haittaa ollenkaan, mutta tuo säädinboksin releen naksuminen taas kuuluu selkeämmin viereiseen huoneeseen, jos tarkkaan kuuntelee...

Nibetys · « **Vastaus #8 :** 09.01.15 - klo:07:09 »

Itsellä sama juttu kuin Jampella. Ei juuri kuulu muuta ääntä, kuin releen napsahduttelu.
Hiljainen on. Oma NIBE ECS-41 shuntti paketti vm. 2012.
Tuo moottoripaketin kuoren väri on musta ja on siten erivärinen kuin tuossa tompelin kuvassa.

pevi · « **Vastaus #9 :** 14.01.15 - klo:22:18 »

Lainaus käyttäjältä: Nibetys - 09.01.15 - klo:07:09

Itsellä sama juttu kuin Jampella. Ei juuri kuulu muuta ääntä, kuin releen napsahduttelu.
Hiljainen on. Oma NIBE ECS-41 shuntti paketti vm. 2012.
Tuo moottoripaketin kuoren väri on musta ja on siten erivärinen kuin tuossa tompelin kuvassa.

Onko sinun shunytin valmistaja siis ESBE vaiko BELIMO. Minulla ei teknisen tilan läpi ei voi kuulla relettä millään, mutta shunttimoottori kyllä raikaa...

bergvärme · « **Vastaus #10 :** 14.01.15 - klo:23:09 »

Minullehan tapahtui niin, uusi sähköasentaja tuli jälkeenpäin ja asensi shuntin.
Se oli vissiin hänen ensimmäisiä maalämpö- shuntti projekteja.

Shuntti piti ääntä kun laitoin sen automaattiasentoon. Huomasin parin päivän päästä, mistä tämä johtuu?, että shuntti-venttiili liikkui just väärinpäin.
Viikon jälkeen avasin sen, luin venttiilin käyttöhjeet ja käänsin koko venttiilin sisuskalun/ ohjausvivun asennon toisinpäin (pähkäilemällä ja lämpötiloja tunnustelemalla).

Sen jälkeen se on toiminut niinkuin pitää, eikä venttiilistä tai "releistä" minusta kuulu sen kummempaa ääntä.

juba · « **Vastaus #11 :** 15.01.15 - klo:06:57 »

Mulla on Belimon toimilaitteella ja on hiljainen. Kyllä sen vierestä kuulee kun säätää, mut ei todellakaan seinän läpi.
Oli muuten tuon kolmitieventtiilin asennuskuvassa virhe. Olikohan niin, että me laitettiin se peilikuvana. Sitä venttiiliä hypisteltiin ja katsottiin asennusohjetta ja päädyttiin laittamaan oman järjen mukaan.
Eikös toimilaitteen toiminnan saa käännettyä vaihtamalla parin karvan paikkaa?
